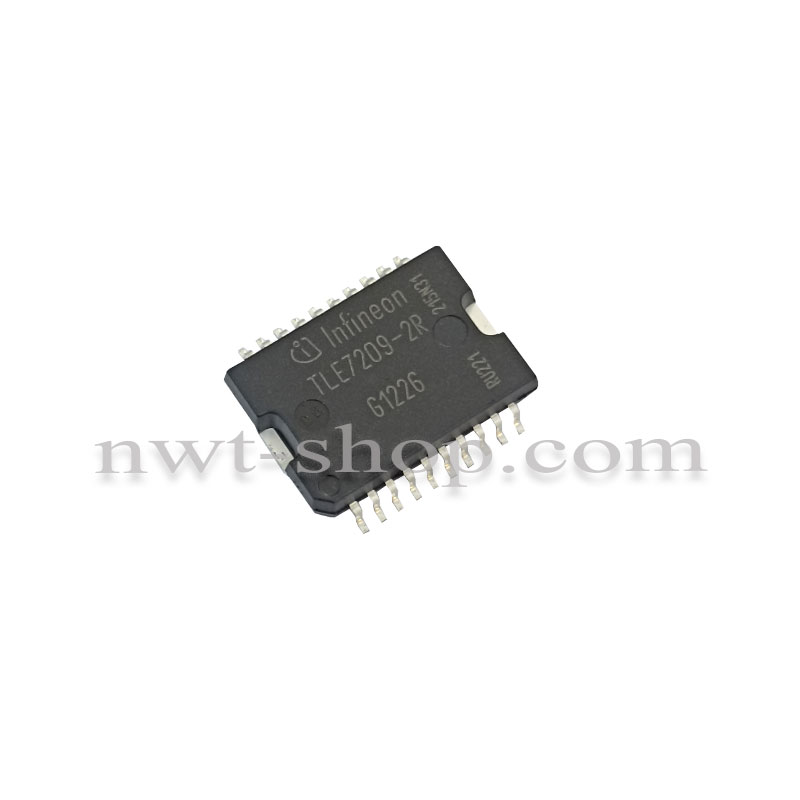

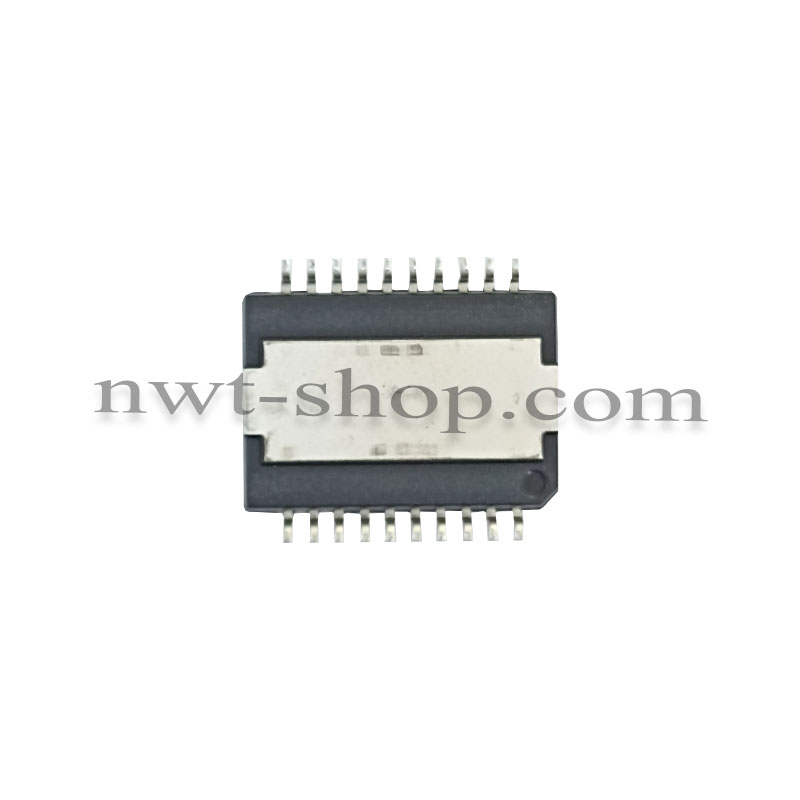

آي سي TLE7209-2R SMD

آی سی TLE7209-2R SMD یک پل کامل (Full H-Bridge) از شرکت Infineon Technologies است که برای کنترل موتورهای DC و استپر موتور در کاربردهای حساس به ایمنی طراحی شده است. برخی از ویژگی‌های کلیدی این آی سی عبارتند از:

• ولتاژ تغذیه عملیاتی: ۵ تا ۲۸ ولت


• مقاومت RDS(on): ۱۵۰ میلی‌اهم برای هر ترانزیستور خروجی (در دمای ۲۵ درجه سانتی‌گراد)


• جریان بار پیوسته: ۵ آمپر (در دمای کمتر از ۱۰۰ درجه سانتی‌گراد)


• محدودیت جریان خروجی: ۶.۶ آمپر ± ۱.۱ آمپر


• محافظت در برابر اتصال کوتاه: برای جریان‌های خروجی بیش از ۸ آمپر


• محافظت در برابر دمای بالا و قفل ولتاژ پایین


• رابط SPI: برای تشخیص خطاها و کنترل


• فرکانس سوئیچینگ خروجی: تا ۳۰ کیلوهرتز


• ورودی‌های منطقی: سازگار با TTL/CMOS


• زمان‌های صعود و نزول بهینه‌سازی شده: برای فرکانس‌های ۰.۵ تا ۲ کیلوهرتز

این آی سی برای کاربردهایی مانند کنترل دریچه الکترونیکی، سیستم‌های بازچرخانی گازهای خروجی، و سیستم‌های شارژ رزونانسی مناسب است
