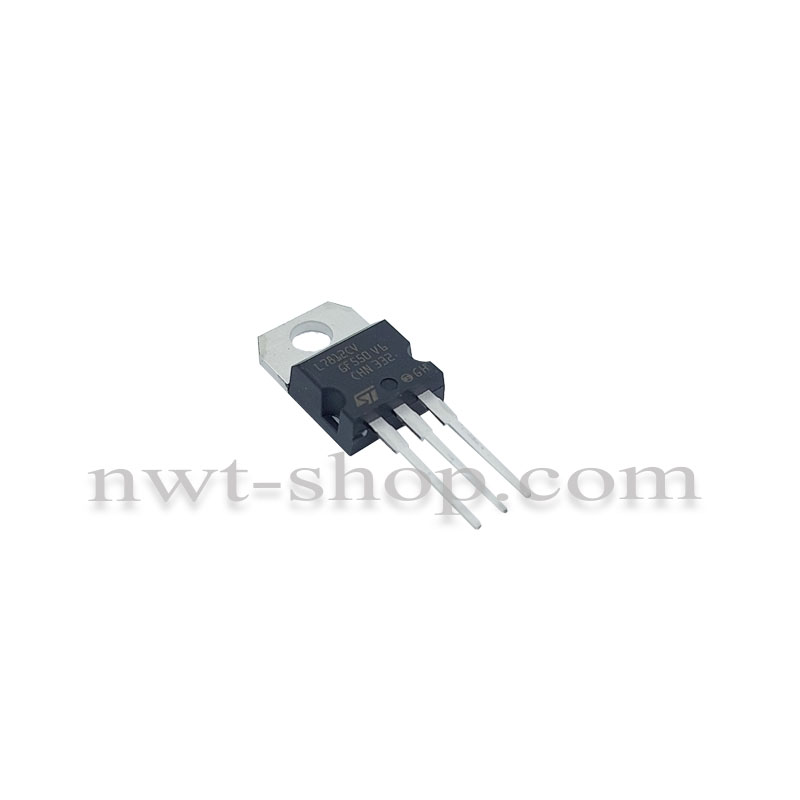

ترانزيستور L7812CV برند ST

ترانزیستور L7812CV برند ST متداول سری 78XX دو نوع مثبت و منفی هستند و با پیش شمارهای ۷۸ برای نوع مثبت و ۷۹ برای نوع منفی مشخص می شوند .آی سی های رگولاتور متداول معمولا ۳ پایه(مثل سری 78XX) یا ۵ پایه(مثل 2576 یا 2575) یا بیشتر (مثل LM723 با ۱۴ پایه) می باشند. دسته ای از رگولاتور های سه پایه مثل سری 78XX دارای ولتاژ ثابت اند و گروهی دیگه از سری LM، ولتاژ خروجی شان قابل تنظیم است. آی سی های سری 78XX که دو رقم آخر بیانگر ولتاژ ثابت خروجی است جریان ۱ آمپر رو تامین می کنن و از ۵ تا ۲۴ ولت موجودند. مثلا شماره ی ۷۸۰۸ دارای ولتاژ ۸ و جریان ۱ آمپر است. xx می تونه اعداد ۰۵، ۰۶، ۰۸، ۱۰، ۱۲، ۱۵، ۱۸ یا ۲۴ باشه. رگولاتورهای سری LM با ولتاژ های متغیر موجودند و رگولاتور بسیار دقیق و جالب LM723 که دارای ۱۴ پایه است، ولتاژ خروجی متغیر ۲ تا ۳۷ و جریان ۱۵۰ میلی آمپر رو بدون ترانزیستور خارجی تامین میکنند که با افزودن ترانزیستور تا ۱۰ آمپر قابل افزایش می باشد.
